在现代工业和实验室环境中，电气安全测试是一项至关重要的任务。确保设备和产品在使用过程中的安全性，不仅是对用户负责，更是对品牌信誉的保障。本文将以SCI 290系列耐压测试仪为例，详细讲解电气安全测试的接线方法。
什么是电气安全测试？

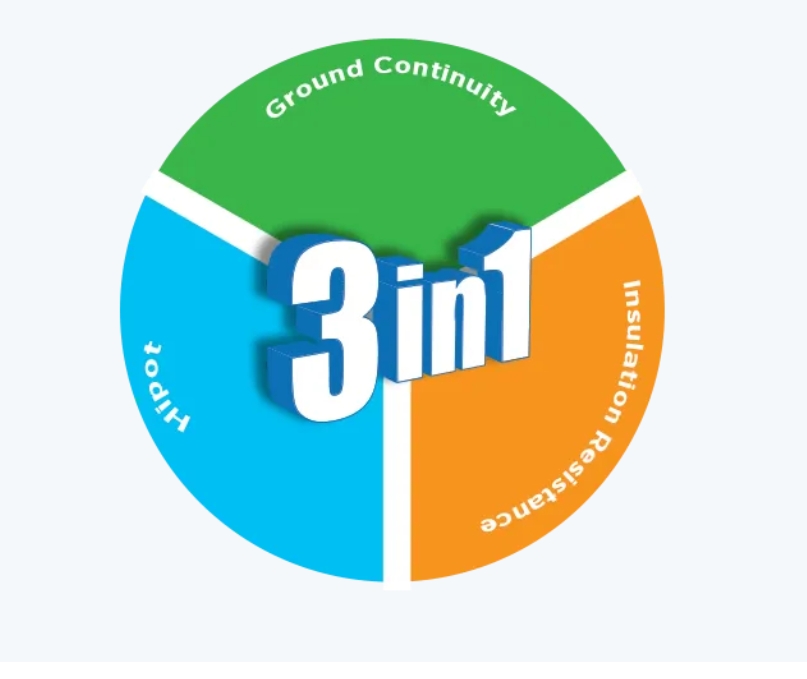

电气安全测试主要包括耐压测试、绝缘电阻测试、接地电阻测试、泄漏电流测试等。这些测试通过模拟不同电气环境中的极端条件，检测设备在这些条件下的表现，确保其符合相关安全标准。
作为电气安全测试仪器领域的领先品牌，我们致力于为客户提供高质量的测试解决方案。290系列秉持SCI“不凡工艺，以简驭繁”的设计理念，旨在简化电气测试过程。该系列具备直观的操作界面，体积小巧，不占空间，适用于各种生产线。配有多组内存并可选配USB接口，通过前面板或PC轻松对被测物执行各种测试。不同型号可满足各类测试需求。
290系列产品具备如下优势：
01 简易操作

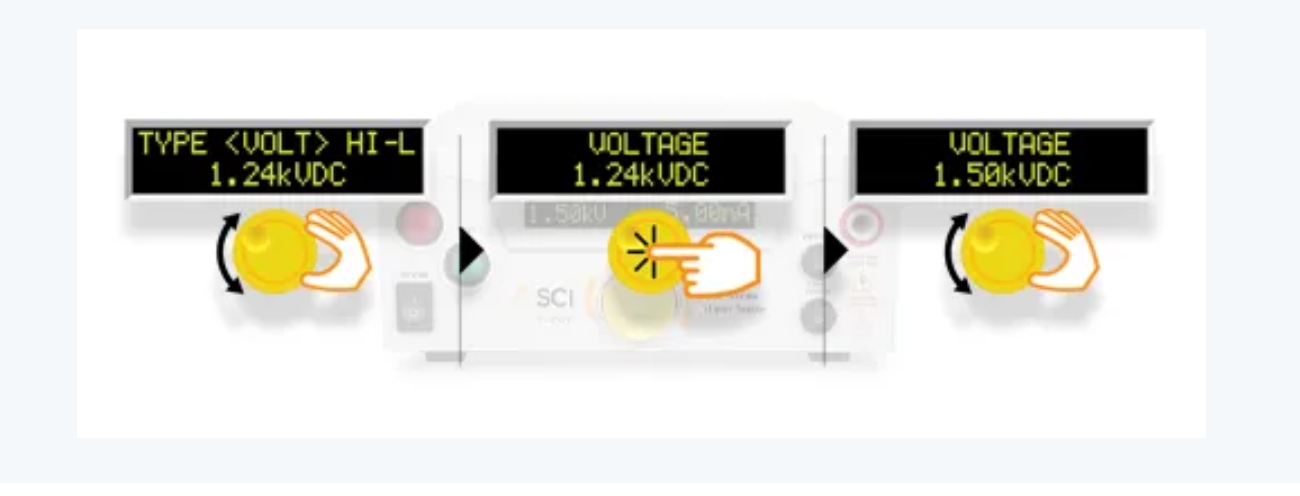

一颗旋钮，搞定所有功能控制。旋转、按压，即可完成全部测试程序，大幅降低操作者的工作量并提升效率。
02 精准一致的测试结果
简单，不等于妥协。290系列能确保在各种操作环境下结果仍精准一致，协助保障您的产品质量。
03 轻薄设计

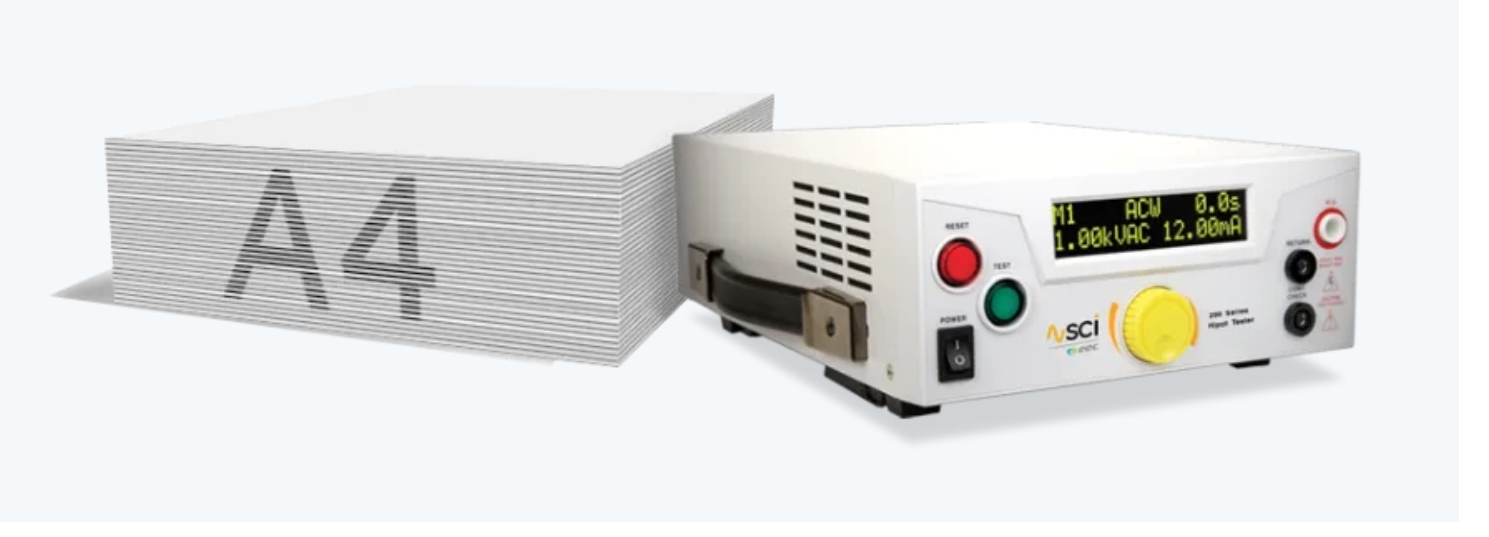

在生产现场，仪器好不好搬动十分重要。290系列重量仅5.46公斤，且大小不超过一叠A4纸，帮助省下更多作业空间并让搬运移动更轻松。
04 满足安规需求
290系列充足的输出，能满足制造商所需通过的安规测试要求，简化测试之余也无须牺牲任何性能。

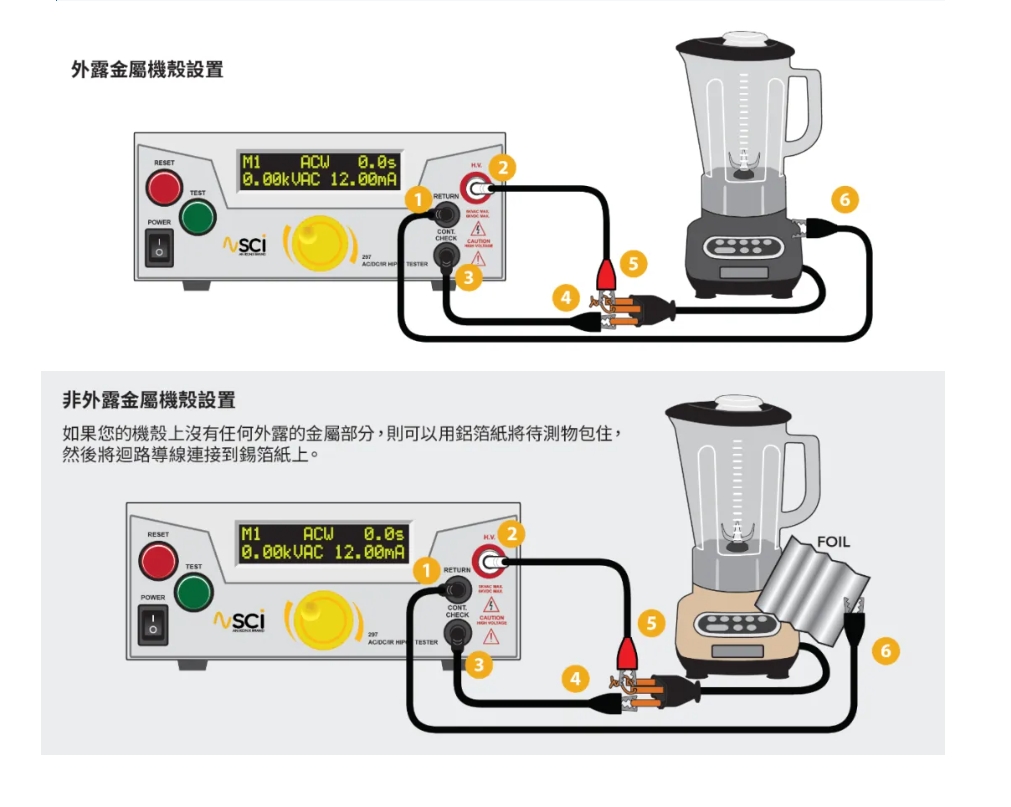

使用测试线
1. 将黑色的接地回路引线插入测试仪前面板上的回路端子
2. 将高压线插入H.V.测试仪前面板上的端子
3. 将接地连续性导线插入测试器前面板上的CONT.CHECK端子
4. 将接地连续性导线的夹子端连接至待测物的接地脚
5. 将高压导线的夹子端连接到待测物电路的载流导体
6. 将接地回路线的夹子端连接到带测物的外壳或外露金属机壳上
使用治具盒
注：治具盒为选配的零件，而非290系列标准配件。

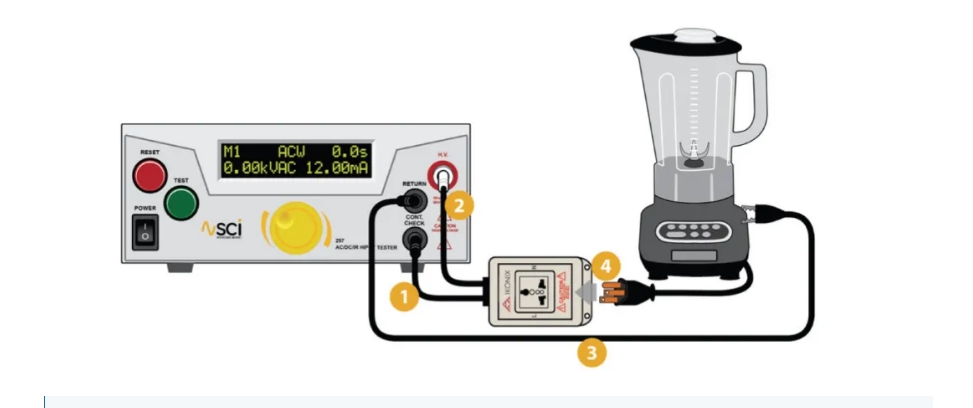

下图为290测试器透过治具盒与待测物连接的方式。
1. 将黑色导线从治具盒连接到前面板的CONT.CHECK端子
2. 将高压导线从治具盒连接到前面板的高压端子
3. 将黑色的回流导线连接到前面板的回流输出端子，并将导线的另一端连接到待测物机壳上的金属板上
4. 将待测物插头插入治具盒
该治具盒可用于连接具备三芯电源线的物品。如果要测试具备三芯插头的产品，则还需要对待测物的接地导体到产品的机壳或金属部分进行接地测试。
电气安全测试是保障电气设备安全性的重要手段，正确的接线方法和合适的测试仪器是确保测试结果准确的关键。SCI 290系列耐压测试仪凭借优异的性能和可靠的品质，成为众多设备制造商和实验室的首选。
希望本文的详解能帮助大家更好地理解和应用电气安全测试，为产品质量和用户安全保驾护航。
