随着全球能源结构的不断演变，电力电子技术在现代生活中的应用愈发广泛和复杂。无论是在电动汽车充电系统、可再生能源发电、还是工业设备和家用电器中，电力测试的多样化需求已成为研发和生产的重要环节。为了保证这些应用的高效性和可靠性，工程师们必须进行全面的电力测试，确保设备在各种使用条件下都能稳定运行。

现代电力测试不仅限于简单的电压和电流检测，还包括复杂的功率分析、负载响应和性能验证等多方面。特别是在充电系统中，如电动汽车充电桩的测试，更需要精确模拟不同负载条件下的表现，以满足日益严格的行业标准和用户需求。为了实现这一目标，AC/DC 负载模拟成为了电力测试中不可或缺的技术。

引入 AC/DC 负载模拟的概念及其作用

AC/DC 负载模拟是一种用于电力电子测试的关键技术，能够在实验环境中模拟设备在不同负载条件下的工作状态。简而言之，AC/DC 负载模拟器通过施加可控的交流或直流负载，使得测试设备可以在实验室中模拟真实的工作情境，从而帮助工程师验证设备的稳定性、效率和安全性。

AC/DC 负载模拟的作用在于它能够再现多种负载模式，如恒定电流、恒定电压、恒定功率和动态负载等。通过这些模式，测试工程师可以全面了解设备在各种操作条件下的性能表现。例如，在测试电动汽车充电桩时，负载模拟器能够模拟车辆电池在充电过程中不同充电状态下的电流和电压变化，以验证充电器的兼容性和充电效率。

AC/DC 负载模拟还可以帮助检测设备在短路、过载等异常条件下的响应，从而保证设备在实际应用中能可靠运行。

在过去，电力测试主要依赖传统的电阻负载和基本的测量设备，这在应对简单的电力系统时可能足够。随着电动汽车、光伏发电和智能电网等复杂系统的兴起，这些传统方法已无法满足现代电力电子系统的测试需求。相比之下，AC/DC 负载模拟器不仅能灵活调整负载参数，还能提供精确的数据和实时反馈，帮助工程师更高效地进行性能评估和系统优化。

什么是 AC/DC 负载模拟？

定义和概述 AC/DC 负载模拟

AC/DC 负载模拟是一种用于测试和验证电力电子设备性能的技术。通过模拟交流（AC）和直流（DC）负载，工程师能够在实验室环境中再现设备在不同工作条件下的表现。AC/DC 负载模拟器通过提供可控的负载，使得测试人员能够评估设备在不同电压、电流和功率下的性能，从而优化设计并验证其稳定性和可靠性。

这种技术在电动汽车充电系统、电源转换器、逆变器以及其他高效能电力设备的研发中发挥着至关重要的作用。其应用不仅限于性能测试，还包括评估设备的过载保护、效率测量、响应速度和故障模拟等。

描述其在电力电子测试中的基本原理

在电力电子测试中，AC/DC 负载模拟器通过施加一系列可控负载来测试设备的响应和性能。测试设备在负载下的表现，例如输出电压和电流的稳定性、转换效率和热量生成等，可以帮助工程师发现潜在的问题并进行优化。

AC/DC 负载模拟的基本原理基于电力转换的物理特性，即通过改变输入的电压和电流来模拟不同的负载条件。例如，模拟器可以通过改变负载来再现充电设备在电动汽车电池充电初期、中期和后期的不同需求。这样可以在研发阶段检测充电器在各种状态下的工作情况，确保其满足行业标准和用户需求。

负载模拟的类型和分类

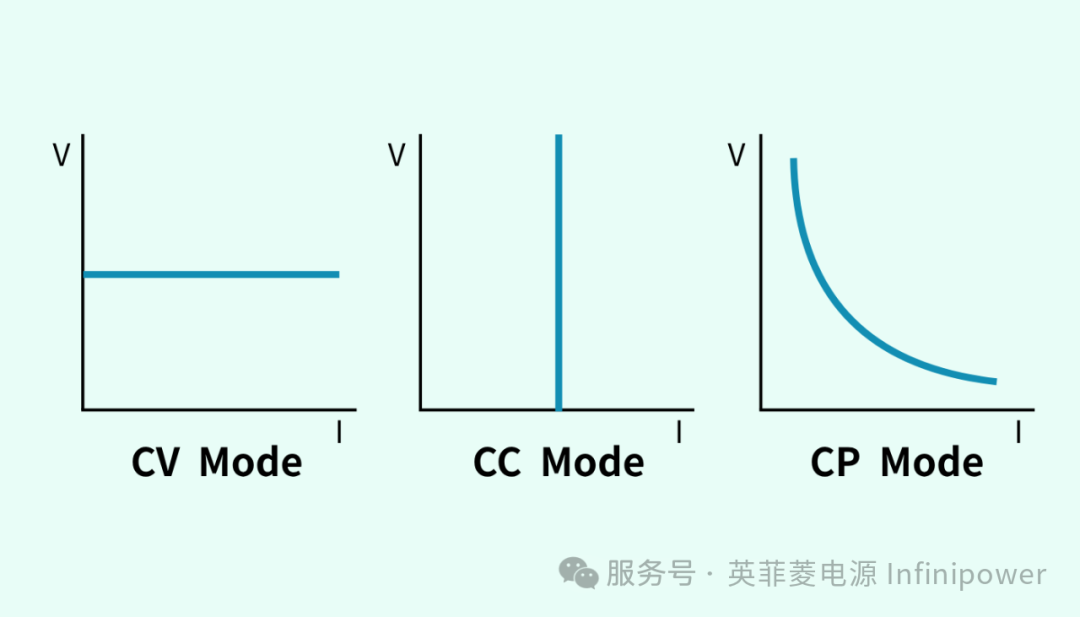

在 AC/DC 负载模拟中，根据具体应用和测试目的，常用的负载模式包括：

1. 恒定电流（CC，Constant Current）：负载在整个测试过程中维持恒定的电流输出，用于测试设备在稳定电流条件下的表现。适用于电池充电和电流稳定性测试。
2. 恒定电压（CV，Constant Voltage）：负载维持恒定的电压输出，评估设备在固定电压条件下的响应和稳定性。
3. 恒定功率（CP，Constant Power）：负载始终保持固定的功率输出，测试设备在固定功率条件下的运行情况。
4. 动态负载：模拟实际操作中电流和电压的快速变化，以测试设备的动态响应和性能。

这些负载模式的选择和组合能够为工程师提供多种测试情景，以确保设备在多种使用条件下的稳定性和性能。

AC/DC 负载模拟的工作原理

如何在实验室环境中进行负载模拟

在实验室环境中，AC/DC 负载模拟器作为测试平台的重要组成部分，连接到被测设备（DUT, Device Under Test）上，提供可调的交流或直流负载。实验人员可以通过调整模拟器的设置来施加不同类型的负载并记录设备的响应。

具体操作包括使用负载模拟器生成可控的电压和电流，通过改变这些参数来观察 DUT 的性能。例如，在测试电动汽车充电器时，可以设置模拟器以动态负载模式运行，模拟充电过程中的电池状态变化，并检测充电器在不同阶段的响应和表现。

仿真 AC 和 DC 负载的具体技术方法

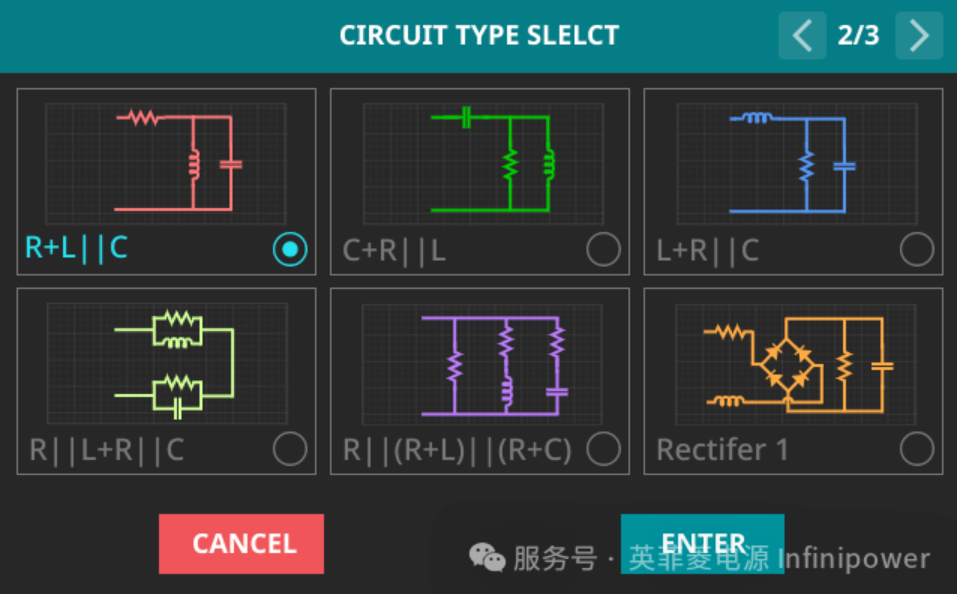

仿真 AC 负载通常涉及生成正弦波信号，以模拟交流电在不同频率和电压下的负载情况。DC 负载则通过恒定电流或电压施加固定的直流负载。AC/DC 负载模拟器通过内部功率电子电路控制输出的电流和电压，从而模拟不同的负载条件。

常见的技术方法包括：

• 数字控制技术：利用微控制器或 DSP（数字信号处理器）实现高精度的电压和电流控制。
• PWM（脉宽调制）技术：用于控制负载模拟器的输出，以确保模拟信号的稳定性和可控性。
• 反馈回路：用于实时监控输出负载并进行调整，确保测试的准确性和一致性。

硬件和软件的结合应用

AC/DC 负载模拟器的实现依赖于硬件和软件的高度结合。硬件部分包括功率电子组件、控制电路和散热系统，而软件部分则提供用户接口、数据采集和测试管理功能。

• 硬件：通常包括精密的功率模块和控制电路，用于生成可调节的负载信号。现代负载模拟器会使用高效的半导体元件，如 SiC 和 GaN，来提高测试精度和功率密度。
• 软件：用于配置测试参数、记录测试数据和生成报告。通过软件，工程师可以远程监控和调节负载，分析数据并进行性能评估。

通过硬件和软件的结合，AC/DC 负载模拟器不仅能满足多种测试需求，还能实现高效的数据管理和自动化测试，极大地提高了研发效率。

AC/DC 负载模拟在充电测试中的应用

充电器和电源系统中的应用场景

随着电动汽车和各种便携式电子设备的普及，充电器和电源系统的测试成为电力电子测试中一个不可或缺的部分。AC/DC 负载模拟技术在这些测试中起到至关重要的作用，提供了多种测试情景，帮助工程师在实验室内全面评估和验证设备的性能。

在电动汽车领域，充电器需要适应各种电池容量、充电状态和环境条件。AC/DC 负载模拟器能够模拟车辆电池在不同充电阶段的电流和电压变化，从而确保充电器在不同条件下都能稳定运行。此外，AC/DC 负载模拟技术还用于测试家用和商用电源系统的响应能力、稳定性和转换效率，以满足用户对可靠性和安全性的需求。

如何验证电动汽车充电桩和充电设备的性能

电动汽车充电桩和充电设备的测试需要精确和可靠的负载模拟来验证其性能。通过 AC/DC 负载模拟，工程师可以在实验室中模拟多种使用场景，以确保充电设备在不同负载条件下的表现。这种测试包括以下步骤：

1. 模拟不同充电状态：AC/DC 负载模拟器可以调节电流和电压，以模拟电动汽车电池在不同充电阶段的电气特性。这种动态测试有助于分析充电设备在启动充电、充电高峰和充电接近完成时的行为，确保设备在整个充电过程中稳定工作。
2. 异常条件测试：负载模拟器能够再现异常和极端条件，如电流突变、过载和短路等，以评估充电设备的安全性能和保护措施。这种测试有助于验证设备在遇到电力系统波动或设备故障时的反应，保证实际使用中的安全性。
3. 验证兼容性：许多充电器需要支持不同的充电协议和标准，如 CHAdeMO、CCS（联合充电系统）和 GB/T 等。AC/DC 负载模拟技术能够灵活调整参数，支持多种充电协议的测试，确保设备能兼容市场上的多种车型和用户需求。

支持多种充电协议和测试条件

现代充电设备需要符合多种国际充电协议和标准，以便在全球范围内使用。AC/DC 负载模拟器具有灵活的配置选项，能够根据不同的测试要求设置电压、电流和功率。这使得工程师可以轻松验证充电器在各种协议和测试条件下的性能。例如：

• 多协议兼容性：通过使用 AC/DC 负载模拟器，工程师可以快速切换不同的充电协议进行测试，如支持高压快速充电的 CCS 标准或慢速充电的家用插座标准。
• 温度和环境变化测试：AC/DC 负载模拟器可以结合环境测试设备进行组合测试，模拟设备在不同温度、湿度和其他环境条件下的表现。这对于验证设备的适应性和长期稳定性非常重要。

AC/DC 负载模拟在充电测试产业中的重要性

确保产品在实际使用中的可靠性和安全性

充电器和电源设备的可靠性和安全性是用户和制造商最关注的方面。AC/DC 负载模拟器可以在实验室中模拟充电设备在实际使用中可能遇到的各种情况，包括电压波动、负载变化和环境温度变化。通过进行这些测试，制造商可以发现和修复潜在的设计缺陷，从而降低设备在实际应用中的故障风险。

例如，在模拟过载和短路条件时，AC/DC 负载模拟器可以帮助验证设备的保护机制，确保充电器在极端情况下能够快速断开电源或采取其他保护措施，从而避免设备损坏或潜在的安全事故。

帮助提高产品效率和优化电力设计

高效能充电设备能够显著提高能源利用率和降低能耗，这是现代电力设计的重要目标。AC/DC 负载模拟器通过模拟不同负载条件，帮助工程师评估和优化设备的转换效率和电力管理策略。例如，通过分析设备在不同负载下的输出表现，工程师可以调整电路设计和控制算法，以提高系统效率和稳定性。

此外，AC/DC 负载模拟技术还可以帮助优化散热设计。通过在高负载和长时间运行条件下进行测试，工程师可以观察设备的热管理表现，优化散热器和冷却系统的设计，从而提高设备的耐用性和可靠性。

符合国际标准和认证要求的重要性

充电设备在进入市场之前，需要符合多项国际和地区的安全和性能标准，如 UL、CE、IEC 等认证。AC/DC 负载模拟器提供的全面测试能力，使得制造商可以在产品研发阶段就进行符合这些标准的验证和测试。通过提前进行符合性测试，制造商不仅能够确保设备满足法规要求，还能避免由于不符合标准而导致的市场撤回和召回问题。

符合国际标准不仅增强了产品的市场竞争力，还提高了用户的信心。对于制造商而言，这样的测试过程帮助减少产品上市时间，加快了产品的全球化进程。

节约测试成本和时间

在充电设备的研发和测试过程中，测试成本和时间管理至关重要。AC/DC 负载模拟技术通过提供高效、精准的负载测试手段，大大缩短了研发周期并降低了整体测试成本。

1. 测试流程的自动化：AC/DC 负载模拟器配备了先进的控制系统和软件接口，可以实现测试的自动化和重复性。工程师能够预先设定测试条件，并通过自动化运行多种负载情景，从而减少人工操作时间和人为错误。这种自动化显著加快了测试速度，使得研发团队能够在更短的时间内完成更多测试循环。
2. 减少实际设备的损耗：传统的测试方法常常需要在真实环境中进行多次实验，而这种过程可能会对设备造成磨损或损坏。AC/DC 负载模拟器通过模拟负载情景，使设备在受控条件下运行，减少了物理硬件的使用频率，从而降低了设备维护和更换的成本。
3. 优化测试资源的使用：通过 AC/DC 负载模拟，工程师能够在单一设备上执行多种类型的测试，减少了购买和维护多种负载测试设备的需求，降低了整体实验室运营成本。

技术挑战与未来发展

当前 AC/DC 负载模拟技术面临的挑战（如复杂性、成本）

尽管 AC/DC 负载模拟技术带来了诸多优势，但其发展仍面临一些技术挑战：

1. 复杂性：随着测试需求的增加，AC/DC 负载模拟器的功能和结构变得越来越复杂。复杂的硬件和软件系统需要专业知识进行操作和维护，这为工程团队带来了额外的培训需求和管理负担。
2. 高成本：高性能的 AC/DC 负载模拟器通常涉及昂贵的硬件组件和复杂的电力电子设计，导致设备初始采购成本较高。对于小型实验室或企业来说，这可能是一个限制其应用范围的障碍。
3. 精度和稳定性：在极端负载条件下，确保测试的精度和稳定性依然是一项挑战。模拟器在高频、高电流情况下可能会出现精度偏差，影响测试数据的可靠性。

未来技术的发展方向和创新趋势

随着科技的发展，AC/DC 负载模拟技术正在经历不断的改进和创新：

1. 高集成度和模块化设计：未来的负载模拟器将趋向于更加模块化和集成化的设计，使工程师能够根据测试需求定制不同的功能模块，提高设备的灵活性和可扩展性。
2. 人工智能和机器学习的引入：结合人工智能技术，未来的负载模拟器可以根据历史数据和实时反馈进行自动调整和优化，提高测试精度和效率。AI 还可以帮助预测和识别测试中的潜在问题，进一步提升测试的自动化和智能化水平。
3. 成本下降：随着制造技术的成熟和更多竞争者进入市场，AC/DC 负载模拟器的成本预计将逐渐下降，这将使其更广泛地应用于中小型企业和实验室。

如何提高模拟的精度和效率

提高 AC/DC 负载模拟的精度和效率是未来技术发展的重点。以下是一些潜在的改进方向：

1. 使用更先进的控制算法：通过使用更先进的算法，如基于 AI 的实时校正和自适应控制，模拟器可以在高频和高电流条件下维持更高的精度。
2. 改进硬件架构：采用更高效的电力电子器件，如碳化硅（SiC）和氮化镓（GaN），可以减少开关损耗，提高整体模拟器的性能和可靠性。
3. 优化散热设计：高效的散热系统能够在保持模拟器稳定运行的同时提高其精度，减少因过热而导致的性能波动。

结论

AC/DC 负载模拟是现代电力电子测试中不可或缺的技术，它帮助工程师在实验室环境中高效验证设备性能，节省测试成本和时间。通过提供灵活的负载模式和高精度的控制，AC/DC 负载模拟器在确保充电设备的可靠性、安全性和效率方面起到了关键作用。

尽管面临复杂性和高成本等挑战，随着技术的持续发展和创新，AC/DC 负载模拟器的性能和可用性将不断提高。模块化设计、人工智能的引入以及更高效的硬件架构将成为未来发展的重要趋势。对于充电测试行业而言，AC/DC 负载模拟技术不仅是确保产品合规和提高市场竞争力的重要工具，更是推动整个行业向着高效、智能和可持续方向发展的战略性支柱。

随着全球电动化和能源转型的加速，AC/DC 负载模拟将在保障充电设备的性能和推动电力电子技术的进步方面发挥更重要的作用。
