California Instruments Ls-Lx 系列

Ls/Lx 系列是由广受欢迎的 California Instruments L 系列改进的全新产品。Ls 和 Lx 的价格都非常合理，并且提供多种基本的交流电源功能。有关这两种产品的更多信息，请单击右侧的产品选项卡。 Ls 系列 Ls 系列是经典的 California Instruments L 系列交流电源的改进版。它以低廉的价格提供多种基本的交流源功能。用户也可以添加诸如任意波形生成和谐波测量等可选的附加功能作。Ls 系列提供单相（-1）和三相（-3）配置共用户选择。单个机箱的功率水平范围为 3 kVA 至 6 kVA。多个机箱也可以组合使用，以供应高达 18 kVA的功率。Ls 系列完全由微处理器控制，并可通过简单的前面板键盘进行操作。位于背光字母数字 LCD 显示屏旁边的一对模拟控件让用户对输出电流或频率进行动态调整。对于更高级的操作，用户可以使用双线高对比度的 LCD 显示器上所提供的一系列菜单。Lx 系列是现代化的交流电源，能让测试设备以更低的成本执行更多项功能，满足当今市场的需求。Lx 系列产品将灵活的交流电源与高性能谐波功率分析仪相结合，能够处理各种复杂应用。用户再也无需使用多个系统。 Lx 系列 Lx 系列完全由微处理器控制，并可通过简单的前面板键盘进行操作。位于背光字母数字 LCD 显示屏旁边的一对模拟控件让用户对输出电流或频率进行动态调整。Lx 系列交流电源/分析仪提供精确的输出调节和精度、高负载驱动电流、多相或单相模式，以及内置功率分析仪测量功能，因此适用于交流电源测试的许多应用领域。Lx 系列产品还具备其他功能，如线路任意波形生成和 DO 160 或 MIL 704 测试标准，使其成为航空电子设备或国防应用的理想选择。所有 Lx 系列交流电源均配有 IEEE-488（GPIB）和 RS232C 远程控制接口，并支持 SCPI 命令语言编程。

产品特点

特点和优势
Ls 系列的主要特点

向后兼容于 L 系列产品
- 功能和总线与 California Instruments L系列产品兼容
三相和单相模式
- 非常适用于航空电子和国防应用
3 KVA 至 18 KVA 的功率级别
- 将电源和成本与应用要求相匹配
瞬态编程
- 测试产品对交流线路干扰的敏感度
内置测量功能
- 执行电压、电流和功率测量
高级功能
- 用户也可以选用任意波形生成或谐波分析功能，以及 GPIB 接口
接口
- 标准 USB 和 RS232C 接口。
- 可选 GPIB 和 LAN
CE 标记（仅限 400V 输入型号）
- 安全、可靠、一致的操作

Lx 系列的主要特点

向后兼容
- 兼容 HP6834B 和 iL 系列交流电源功能，并且总线兼容 Agilent HP6834B 和 California Instruments iL 系列产品
三相和单相模式
- 非常适用于航空电子和国防应用
3 KVA 至 18 KVA 的功率级别
- 将电源和成本与应用要求相匹配
任意波形发生器
- 测试产品的谐波敏感性
内置功率分析仪
- 实现电压和负载电流的谐波分析和波形采集
标准 IEEE-488，USB 和 RS232
- 实现 ATE 系统集成的远程控制接口包括

Ls 系列功能详情
L 系列向后兼容性
Ls 系列产品与 CI L 系列交流电源的功能和总线兼容。Ls 系列使用APE（Abbreviated Plain English）命令语法，可以在现有测试系统中使用，而无需修改程序代码。APE 语言是 -GPIB选项的一部分，它包括一个 GPIB/IEEE-488 接口。

应用
Ls 系列交流电源提供精确的输出调节和精度、高负载驱动电流、多相或单相模式，以及内置测量功能，因此适用于交流电源测试的许多应用领域。Ls 系列产品还具备其他功能，如 DO 160 或 MIL 704 测试标准，使其成为航空电子设备或国防应用的理想选择。
所有 Ls 系列交流电源均标配 RS232C 和 USB 遥控接口。还提供可选的 GPIB 和 LAN 接口。

瞬态编程
Ls 系列产品还提供一系列瞬态步骤，以模拟公共线路干扰事件。这些步骤可以从前面板进行编程，也可以使用内置的 GUI 程序通过界面进行下载。GUI 让用户在磁盘上创建常用线路干扰库，以便快速调用。下载后，瞬态程序可以通过计算机或前面板执行。瞬态交流信号生成功能让用户可以对被测设备的电压、频率、相位角和波形的快速变化以及其造成的影响进行分析。

测量
用户可通过前面板或总线获得以下标准测量值：

频率
相
电压（均方根）
电流（均方根）
峰值电流
波峰因数
实际功率
视在功率
功率因数

诊断能力
交流电源能执行自检并报告任何错误。自检将一直运行，直到遇到第一个错误才会终止。对自检查询命令的响应将是遇到的第一个错误，如果未找到错误，则为 0。（自我测试通过）。

配置选项

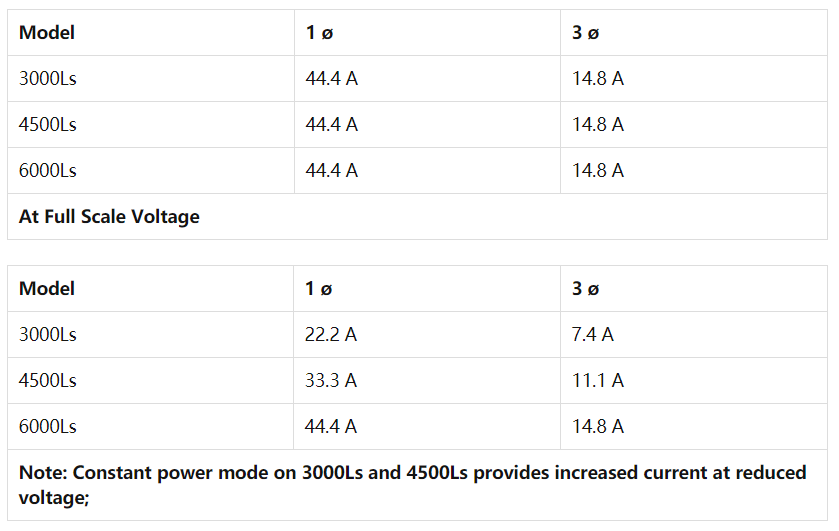

Ls 系列提供三相或单项相输出配置，电压范围为 135 Vrms 和 270 Vrms。用户能添加多种选项来定制 Ls 系列产品，从而满足其特定的应用要求。

电压范围选项（-HV 和 -EHV）
产品还提供可用于输出更高电压的多种输出电压范围选项。除了标准的 135/270 V 范围对外，用户还可在订购时指定 156/312 Vrms（-HV 选项）或 200/400 Vrms（-EHV 选项）。所有电压范围均为相电压。三相 Ls 系列型号的线电压高达 467 V（标准）、540 V（-HV 选项）和 692 V（-EHV 选项）。

相位模式（-MODE）
-MODE 选项提供三相和单相输出模式之间的自动切换功能。在单相模式下，所有输出电流都将被路由到 A 相输出端子。-MODE 选项适用于 3 相 Ls 型号（例如 4500Ls-3）。

波形生成（-ADV 选项）
标准 Ls 系列产品提供正弦波输出功能。针对要求更高的测试应用，高级选项包还提供以下波形功能：

方波。
削波正弦波 - 模拟 THD 电平，以测试谐波失真敏感度。
谐波和任意（用户定义）波形。

借助所提供的 Windows 图形用户界面（GUI）程序，用户可以指定多达 50 个谐波的相对幅度和相位角，从而定义其波形。GUI 生成波形数据点，并通过标准 RS232C 或可选的 GPIB 总线将其下载到交流电源中。该数据储随后存于非易失性存储器中。用户可以储存多达 50 个波形，并通过用户定义的名称调用。

高级测量功能（-ADV 选项）
用户可以添加 -ADV 选项，从而获取 EUT 负载特性的功率分析数据。谐波高达 50 次(基本频率为 250 Hz)，并且能同时测试电压和电流的总谐波失真。谐波分析数据可以显示在前面板的显示屏上或通过 GUI 程序显示在计算机上。GUI 还能以表格、条形图或时域格式保存和打印谐波数据。用户还可以使用 GUI 程序显示每个输出相位的电压和电流时域波形。而波形将显示于计算机上。可用的显示模式包括电压和电流组合、三相电压、三相电流和真实功率。时域数据可使用定制软件通过总线传输到计算机上。

Windows 图形用户界面
Windows 兼容控制软件提供前面板接口，可通过计算机进行操作。用户能够通过此图形用户界面程序使用下列功能：

稳态输出控制（所有参数）。
创建、运行、保存和打印瞬态程序。
测量并记录标准测量值。
使用 -ADV 选项：
生成并保存谐波波形。
生成并保存任意波形。
捕获并显示电压和电流波形。
测量、显示、打印和记录谐波电压和电流测量值。

Lx 系列功能详情
兼容 HP6834B
Lx 系列提供的功能和总线与 Agilent HP6834B 交流电源以及 CI iL 系列交流电源兼容，无需修改程序代码也可在现有的测试系统中使用。 3000 VA 和 4500 VA 的功率水平与 HP6814B 和 HP6834B 型号完全匹配。然而，与这些 HP/Agilent型号不同的是，Lx 系列产品能支持恒定功率模式。该模式可在降低的电压下提供更高的输出 RMS 电流，从而在低于满量程电压的条件下输出更大的功率。（6000Lx，12000Lx和18000Lx 除外）此外，Lx 系列可轻松并联连接以获得更高的输出功率。多机箱 Lx 系统可提供高达 17.3 KVA 的功率，如此就能扩展现有的基于 HP/Agilent 的测试系统。
前面板操作经过简化，按钮数量虽然显著减少，却仍能访问大多数功能。

波形生成
除用户定义的任意波形外，Lx 系列还能提供正弦和限幅正弦波形。谐波波形可用于测试被测单元对谐波的敏感度。借助所提供的 Windows 图形用户界程序，用户可以指定多达 50 个谐波的相对幅度和相位角，从而定义其波形。用户还可以定义任意波形数据。用户能通过这种方式模拟复杂的交流电压异常事件。
GUI 生成波形数据点，并通过标准 IEEE-488 或 RS232 总线将其下载到交流电源中。该数据储随后存于非易失性存储器中。用户可以储存多达 32 个自定义的波形，并通过描述性的名称调用。
下载的波形保留在非易失性存储器中，以便通过总线或前面板进行调用。

瞬态信号生成
Lx 系列也提供一系列瞬态步骤，以模拟公共线路上的干扰事件。这些步骤可以从前面板进行编程，也可以使用内置的 GUI 程序通过界面进行下载。GUI 让用户在磁盘上创建常用线路干扰库，以便快速调用。下载后，瞬态程序可以通过计算机或前面板执行。
瞬态交流信号生成功能让用户可以对被测设备的电压、频率、相位角和波形的快速变化以及其造成的影响进行分析。瞬态和用户定义的任意波形的结合为使用交流电源的产品创建了一个强大的测试平台。

测量
Lx 系列测量系统的运作原理基于电压和电流波形的实时数字化。该过程通过 4K 采样缓冲器实现。数字化波形数据由数字信号处理器进行处理，以提取常规负载值（例如均方根电压、均方根电流、实际功率和视在功率）。该数据也用于执行快速傅立叶变换（FFT）以提取 50 次谐波的谐波幅度和相位角。

标准测量
用户可通过前面板或总线获得以下标准测量值：

频率
相
电压（均方根）
电流（均方根）
峰值电流
波峰因数
中性电流（均方根）
实际功率
视在功率
功率因数

高级测量功能
除标准负载参数外，Lx 系列产品还能够测量电压和电流的幅度以及相位谐波。产品还能提供电压和电流的总谐波失真，
并检测到总线上 3 相的谐波电压和电流容量等高级测量结果。GUI 用于以表格、条形图或时域三种形式保存和打印谐波数据。
用户还可以使用 GUI 程序显示每个输出相位的电压和电流时域波形。计算机上显示的波形包括电压和电流组合、三相电压、三相电流和真实功率。时域数据可使用定制软件通过 IEEE-488 或 RS232C 总线传输到计算机上。

诊断能力
交流电源能执行自检并报告任何错误。自检将一直运行，直到遇到第一个错误才会终止。对自检查询命令的响应将是遇到的第一个错误，如果未找到错误，则为 0。（自我测试通过）。

Windows 图形用户界面
图形用户界面（GUI）提供面板软接口以便于从计算机上运行 Windows 2000/XP™ 操作系统来控制操作。用户能够通过此图形用户界面程序使用下列功能：

稳态输出控制（所有参数）。
创建、运行、保存和打印瞬态程序。
生成并保存谐波波形。
生成并保存任意波形。
测量并记录标准测量值。
捕获并显示电压和电流波形。
测量、显示、打印和记录谐波电压和电流测量值。
