California Instruments BPS 系列

BPS 系列产品包含多个高功率交流电源系统，可为 ATE 和产品测试应用提供可控的交流电输出电源。这种高功率交流测试系统价格合理，并适用于各种交流应用。BPS 系列产品采用最先进的 PWM 开关技术。其紧凑的落地式机箱体积虽然仅相当于一般的办公室复印机，但产品设计紧凑、兼顾和高功能化。这系列产品无需复杂的冷却方案或繁琐的布线也能实现较高的功率密度。您只需将 BPS设备推到到指定位置（可使用附带的脚轮），将其插入电源即可开始使用。特点和优势主要特点 • 高功率交流电源可用于变频和产品测试应用的程控交流电源 • 可扩展功率级别每单位可提供 30、45、75 或 90 kVA 的输出功率，并具备多单元配置，可满足高达 180 kVA 及以上的功率要求 • 遥控器标准 RS232、USB 和 IEEE-488（GPIB）以及用于可选的 LAN 接口，适用于自动测试应用。

产品特点

操作简单
BPS 系列产品可完全通过菜单驱动的前置面板控制器进行操作。背光 LCD 显示屏为您显示菜单、设置数据和回读测量数据。产品还提供普遍用于 ATE 编程环境的 IEEE-488、RS232C、USB 和 LAN 远程控制接口和仪器驱动程序。如此就能将 BPS 系列产品轻松集成到自动测试系统中。

配置

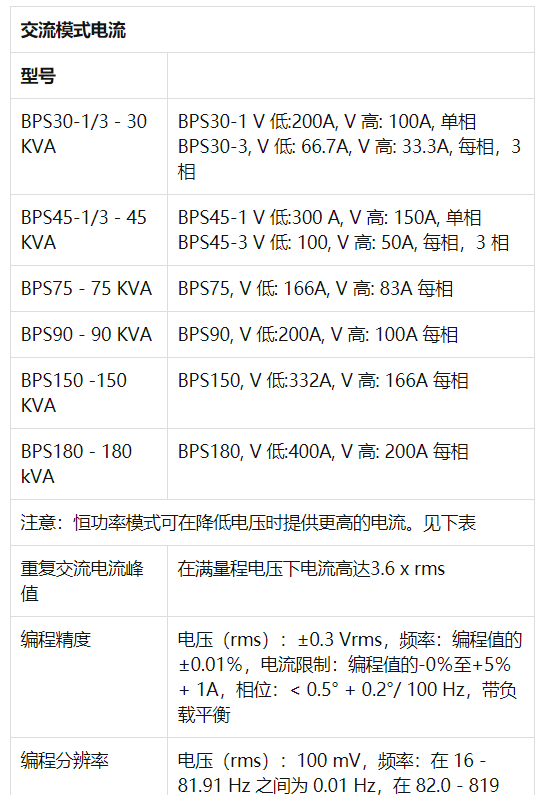

BPS 能够提供 30、45、75、90、150 或 180 kVA的交流电源。30 和 45 kVA 型号为专用单相或三相输出，而 75、90、150 和 180 kVA 型号为专用三相电源。若需要更高的功率，您只需将 BPS 并联于多机柜配置中。多柜系统始终以电力系统中常见的三相输出模式运行。

产品评估和测试
越来越多大功率设备和电器的制造商需要在各种输入线条件下对其产品进行全面评估和测试。BPS 系列产品内置输出瞬态信号发生和回读测量功能，让其成为功能强大、易于使用的综合测试系统。

航空电子学
BPS 系列产品的输出频率范高达 819 Hz，非常适用于航空航天应用。精确的频率控制和精准的负载调节是这些应用的关键。该系列产品还具备远程控制接口和 SCPI 命令语言，可轻松集成到现有的 ATE 系统中。有了 BPS，您就不需要同时购买数个测试设备，从而节省成本和空间。您也可以通过各种编程环境（如 National Instruments LabView™）的仪器驱动程序加速系统集成。

多种电压范围
标准电压范围为 150V LN（259V Ll）和 300V（519V LL），并且为直接耦合输出。若您的应用需要超过 300V LN（或519V Ll）的电压，则可选用 AC 机箱内置的可选 -HV 输出变压器，以提供额外的 400V LN 和 693 V LL 输出范围。无需外部磁性模块。

多箱配置
针对高功率应用，可以将两个 BPS75 或 BS90 机箱组合使用，以提供 150 kVA 或 180 kVA 的输出功率。如需更高的功率，请联系销售人员了解我们的可定制配置。

从研发到制造的简单过渡。
California Instruments 的 Mx 和 Rs 系列产品是高性能、功能强大的研发解决方案。在生产和实验室环境中并不总是需要这么高的性能。由于 BPS 具有与 Mx 和 RS 共同的代码结构和性能特征，因此 BPS 非常适用于具有成本效益的生产解决方案。

高波峰因子
BP S系列的交流电源可提供高达 4.5 的波峰因子，可轻松驱动各种非线性负载。许多现代产品都使用开关电源，因此趋向于吸收较大的重复峰值电流。

远程控制
通过标准 RS232、USB 和 IEEE 488（GPIB）以及可选的 LAN 远程控制接口，从外部计算机编程所有仪器功能。可用 SCPI 命令协议进行编程。

应用软件
产品包含 Windows® 应用程序。该套软件让用户无需开发任何自定义代码也能轻松控制电源设备的功能。用户能够通过此图形用户界面程序使用下列功能：

稳态输出控制（针对所有参数）
创建、运行、保存、重新加载和打印瞬态程序
对标准测量值进行测量和记录
捕获和显示输出电压和电流波形。
测量标准功率测量值..
显示源自交流电源的 IEEE-488、RS232C、USB 和 LAN 总线流量，助您开发专有的测试程序。

BPS 系列 - 瞬态交流信号生成功能
BPS 系列的控制器具备强大的瞬态信号生成系统，可以生成各种复杂的电压和频率序列。这进一步增强了 BPS 模拟交流线路条件以及交流线路条件和干扰的能力。用户能独立控制三相的瞬态信号生成，并将它们同步。其精确的相角控制和瞬态列表同步执行能力能在定位交流输出事件期间的精准度是其他产品无可媲美的。

瞬态编程可通过前面板轻松实现。面板的菜单布局清晰，能有效引导用户设置瞬态参数。

前面板的列表中显示已编程的瞬态序列，方便用户启动、停止、中止和恢复瞬态操作。用户定义的瞬态序列还可以保存到非易失性存储器中，方便日后即时调用和执行。内置的图形用户界面程序让用户使用类似电子表格的数据输入网格定义瞬态电源参数。用户能通过该 GUI 程序创建和保存常用的瞬态程序。

BPS 系列 - 测量和分析
BPS 系列产品不仅仅是程控交流电源。它还采用了先进的数据采集系统。通过数字信号处理器，该系统能持续监控所有交流电源和负载参数。该数据采集系统也是所有测量和分析功能的基础。用户能轻松通过前面板和 BPS 系列的遥控接口访问这些功能。

常规测量
数据采集系统能自动提供常用的 AC 测量参数。这些测量值以数字形式显示在前面板的 LCD 显示屏上。用户可以从以下参数中选择要显示的参数：频率、Vrms、Irms、Ipk、波峰因子、实际功率（W）、视在功率（VA）和功率因数。

波形采集

该测量系统的运作原理基于电压和电流波形的实时数字化。该过程通过 4K 采样缓冲器实现。该时域信息能为用户提供有关电压和电流波形的详细信息。波形采集由特定相角或瞬态程序触发。如此就能实现波形相对于 AC 源输出的精确定位。前面板的 LCD 显示屏带有光标读数的波形。用户还能通过内置的 GUI 程序显示和打印采集的波形数据或将其储存到磁盘。
