Elgar ReFlex Power 直流低功耗模块
ReFlex Power™ 是一种高密度、模块化的程控电源系统,可在单个控制器的控制下提供直流电源、交流电源和电子负载。它提供了一个可重新配置的灵活平台,非常适用于需要 RFP™ 为被测设备提供可编程激励、偏置功率以及可编程负载的 ATE 和生产测试环境。EIA 标准 4U 高的 RFP™ 大型计算机可容纳多达12 个单插槽模块或单插槽、双插槽及三插槽宽模块的组合用来对系统进行配置(或重新配置),从而满足特定要求。大型计算机可支持高达 6 kW 的输出功率。 单个控制器可以控制多达 8 个大型计算机,以及多达 95 个模块。控制器通过高速专有总线协议与各个模块通信,因此数据速率和确定性控制水平极高。RFP™ 控制器通过按照局域网在仪器领域的扩展(™ )标准设计的以太网局域网向主控制器传递指令,确保了互用性且易于整合。RFP™ 系统模块可以通过控制器进行组合,从而创建“虚拟设备”并提供特定测试方案所需的电压/电流组合的。创建“虚拟设备”可以减少“后勤尾巴”和总体拥有成本。
产品特点
可选的电源模块包括

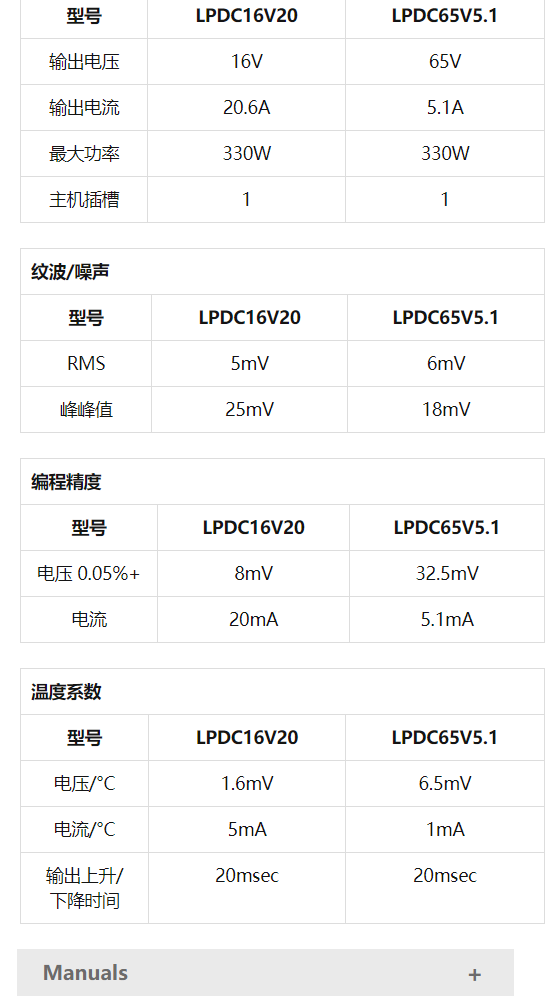

  • 单槽,330 W 程控直流电源
    • 16V, 20.6A。
    • 65V, 5.1A。

  • 双槽,1kW 程控直流电源
    • 33V, 30A。
    • 50V, 20A。
    • 50V, 25A。
    • 120V, 8.3A。
    • 450V,2.3
  • 三槽,875 VA,单相,可编程交流电源
    • 双重范围:280 V(均方根),3.5 A(均方根)
    • 双重范围:140V(均方根),7A(均方根)

  • 三槽,500V 程控电子直流负载
    • 15 A,375 W
    • 30 A,750 W

大型计算机为 12 个插槽提供内部配电、布线、I/O 和电源连接以及安装机架。大型计算机还提供信号和控制总线结构,可支持多模块串行/并行操作、复杂触发、故障 I/O,以及主机间的控制基础设施。

主要特点

  • 近线性电源

  • 模块化

  • ≥0.95 PFC

  • 数字控制回路技术

  • 高功率密度(3.5瓦/立方英寸)

  • “虚拟设备”:
    - 串行操作
    - 并行操作
    - 与负载配合操作

  • 集成简单

资料库
  • Elgar ReFlex Power 直流低功耗模块英文资料
