工业、科学和医疗（ISM）：GB4824、CISPR11、EN55011、YY0505 、EN 60601-1-2
家电和电动工具：GB4343、CISPR14、EN55014
荧光灯和照明装置：GB17743、CISPR15、EN55015
多媒体设备：GB9254、GB13837、CISPR32、EN55032
美国FCC认证：FCC Part 15
EMI接收机：罗德与施瓦茨FPL1003频谱分析仪，德国工艺设计制造，以实惠的价格提供优异的性能，频率范围从5KHz到3GHz。通过配置FPL-K43选件，可提供适用于商业和军事应用的 EMI 带宽，并涵盖准峰值、CISPR 平均值和RMS 平均值等检波器，以及限值线和校正因子。
人工电源网络：
MAGIASUR EML216：两线V型LISN，模拟阻抗 50μH+5Ω|| 50Ω，适用于工科医、家电和电动工具、照明、多媒体等测试，频率范围9kHz至30MHz，工作电压AC 0-265V/50-60Hz或DC 0-400V，最大输出电流16A，内置差共模分离模块，可分离差模噪声和共模噪声，150kHz高通滤波器防止接收机因低频噪声过载，内置10dB衰减器及限幅器，符合CISPR、EN、VDE、ANSI、FCC第15部分的V形网络。
辐射测试探头：
MAGIASUR EMP15：近场磁场探头组件，频率范围5kHz至3GHz，包含三根环形天线和1根棒状天线并配有1个30dB前置放大器，定位精度达1mm，用于探测噪声源，为分析噪声的时域和频域特性提供准确定位信息。
MAGIASUR EMC-SCAN ：智能测试软件，集成4大功能于一体，包括噪声源定位、EMI预测试、插入损耗测试和滤波器仿真测试，便捷的历史数据调用比对，便捷调用和添加各行业的EMI标准限值，便捷的添加EMI测试需要的补偿曲线，便捷的标注测试点并读取噪声的频率和幅值信息。

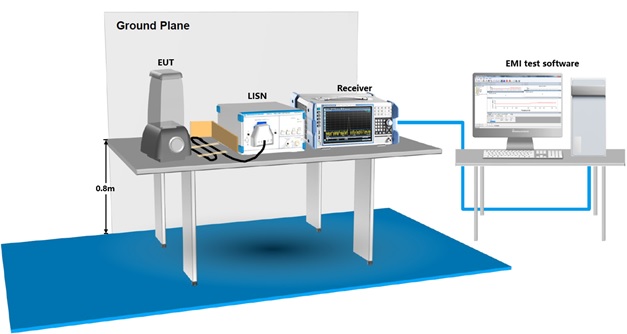

图一：EMI-CE300进阶版EMI诊断测试系统示例
标准配置：EMI-CE300测试系统
|
序号 |
名称 |
品牌 |
型号 |
数量 |
描述 |
|
1 |
频谱分析仪 |
R&S |
FPL1003 |
1 |
信号与频谱分析仪，频率范围5 kHz 至 3 GHz |
|
2 |
接收机模式 |
R&S |
FPL1-K54 |
1 |
提供对数坐标、CISPR带宽和CISPR检波器 |
|
3 |
两线V型LISN 50μH+5Ω 16A |
MAGIASUR |
EML216 |
1 |
9kHz至30MHz，最大输出电流16A，AC 0-265V/50-60Hz，DC 0-400V，内置限幅器和150k高通滤波器，内置差共模分离功能 |
|
4 |
近场磁场探头组件（含放大器） |
MAGIASUR |
EMP15 |
1 |
近场探头套装（含20dB前置放大器），10kHz到3GHz，定位精度达1mm |
|
5 |
射频开关 |
MAGIASUR |
EMRS01 |
1 |
带宽：DC-1GHz，插入损耗小于1dB@1GHz |
|
6 |
测试RF电缆 |
MAGIASUR |
EMCB-03 |
1 |
RF 电缆 ，N型公接头/N 型公接头，DC到3GHz，3米长 |
|
7 |
EMI智能测试测试软件 |
MAGIASUR |
EMC-SCAN |
1 |
EMI 自动化测试软件（含滤波器仿真软件） |
|
8 |
主控电脑 |
DELL |
3090MT |
1 |
台式，16G内存，256G固态硬盘，WIN10专业版系统，23.8英寸显示器 |
|
9 |
电源EMI滤波器 |
MAGIASUR |
EMFT16A |
1 |
EUT用电源滤波器， AC 220V，16A， 单相，可定制 |
|
10 |
隔离变压器 |
MAGIASUR |
EMIT |
1 |
3kVA隔离变压器，220V输入转220V输出，单相，50Hz，可定制 |
|
11 |
测试台 |
MAGIASUR |
EMTB |
1 |
传导用测试木桌*1，尺寸2m x 1m x 0.8m(长x宽x高)，可定制 |
|
12 |
接地金属板 |
MAGIASUR |
EMGP |
2 |
接地金属平面，2.44m x 1m x 2mm(长x宽x厚)，可定制 |
|
13 |
安装与培训服务 |
MAGIASUR |
EMI-TRAIN |
1 |
测试系统安装与培训服务 |
可选附件：
|
序号 |
名称 |
品牌 |
型号 |
数量 |
描述 |
|
1 |
跟踪信号源 |
R&S |
FPL1-B9 |
1 |
内置跟踪信号源，5 kHz to 3 GHz |
|
2 |
前置放大器 |
R&S |
FPL1-B22 |
1 |
20dB内置前置放大器，降低接收机底噪，提高灵敏度 |
|
3 |
12/24 V 直流电源 |
R&S |
FPL1-B30 |
1 |
直流电源适配器，12/24 V |
|
4 |
内置锂离子电池 |
R&S |
FPL1-B31 |
1 |
锂电池组，方便外场测试，需FPL1-B30 |
|
5 |
四线V型LISN 50μH+5Ω 32A |
MAGIASUR |
EML432 |
1 |
9单三相可切换，频率范围9kHz至30MHz，单相输出口AC 0-305VAC/50-60Hz，16A，三相输出口AC 0-450VAC/50-60Hz，32A，内置限幅器和风扇散热 |
|
6 |
四线V型LISN 50μH+5Ω 200A |
MAGIASUR |
EML4200 |
1 |
9kHz至30MHz，最大输出电流200A，单相输出口AC 0-520VAC/50-60Hz，三相输出，AC 0-1000VAC/50-60Hz，内置限幅器和150k高通滤波器。 |
|
7 |
电源EMI滤波器 |
MAGIASUR |
EMFT200A |
1 |
EUT用电源滤波器， AC 380V，200A， 三相四线，可定制 |
|
8 |
近场电场探头组件 |
MAGIASUR |
EMP14 |
1 |
近场磁场探头套装，频率范围10kHz至3GHz，低频增益（1cm距离）>-20dB |
|
9 |
射频电流探头 |
MAGIASUR |
EMCP01 |
1 |
频率范围：20Hz~200MHz，最大负载电流50A， 钳口直径约 40mm |
|
10 |
脉冲限幅器 |
MAGIASUR |
EMPL01 |
1 |
频率范围：9kHz~300MHz，10dB衰减，脉冲限幅功能 |
|
11 |
150k高通滤波器 |
MAGIASUR |
EMHP01 |
1 |
频率范围150k-500MHz，150kHz-500MHz插入损耗<3dB，100k插入损耗>30dB |
