工业、科学和医疗（ISM）：GB4824、CISPR11、EN55011、YY0505 、EN 60601-1-2
家电和电动工具：GB4343、CISPR14、EN55014
荧光灯和照明装置：GB17743、CISPR15、EN55015
多媒体设备：GB9254、GB13837、CISPR32、EN55032
美国FCC认证：FCC Part 15
EMI接收机： 罗德与施瓦茨 ESRP3 EMI接收机，旨在解决客户开发阶段的故障诊断测试和为产品最终认证检查提供预认证阶段的测试。ESRP3电磁场骚扰检测频率覆盖从10Hz到3GHz。其同时具备传统的步径扫描模式和可以提升测试速度的基于FFT的时域扫描功能。同时ESRP3也是一个适合实验室使用的拥有强大功能的信号和频谱分析仪器。ESRP操作菜单清晰、具备触摸屏功能，在任何模式下操作简单实用
人工电源网络：
MAGIASUR EML216：两线V型LISN，模拟阻抗 50μH+5Ω|| 50Ω，适用于工科医、家电和电动工具、照明、多媒体等测试，频率范围9kHz至30MHz，工作电压AC 0-265V/50-60Hz或DC 0-400V，最大输出电流16A，内置差共模分离模块，可分离差模噪声和共模噪声，150kHz高通滤波器防止接收机因低频噪声过载，内置10dB衰减器及限幅器，符合CISPR、EN、VDE、ANSI、FCC第15部分的V形网络。
辐射测试探头：
MAGIASUR EMP15：近场磁场探头组件，频率范围5kHz至3GHz，包含三根环形天线和1根棒状天线并配有1个30dB前置放大器，定位精度达1mm，用于探测噪声源，为分析噪声的时域和频域特性提供准确定位信息。
测试软件：MAGIASUR EMC-SCAN 智能测试软件，集成4大功能于一体，包括噪声源定位、EMI预测试、插入损耗测试和滤波器仿真测试，便捷的历史数据调用比对，便捷调用和添加各行业的EMI标准限值，便捷的添加EMI测试需要的补偿曲线，便捷的标注测试点并读取噪声的频率和幅值信息。

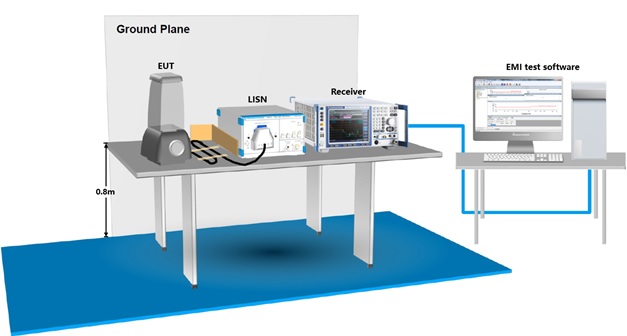

图一：EMI-CE500专业加强版EMI诊断测试系统示例
|
名称 |
专业加强版EMI预认证测试系统 |
|
|
主要功能 |
噪声源定位 |
Ö |
|
全自动型EMI预测试 |
Ö |
|
|
差共模噪声分离 |
Ö |
|
|
噪声传播路径确定 |
Ö |
|
|
插入损耗测试 |
可选 |
|
|
滤波器仿真设计 |
可选 |
|
标准配置：EMI-CE500测试系统
|
序号 |
名称 |
品牌 |
型号 |
数量 |
描述 |
|
1 |
EMI接收机 |
R&S |
ESRP3 |
1 |
EMI测试接收机，9 kHz 到 3.6 GHz |
|
2 |
两线V型LISN 50μH+5Ω 16A |
MAGIASUR |
EML216 |
1 |
9kHz至30MHz，最大输出电流16A，AC 0-265V/50-60Hz，DC 0-400V，内置限幅器和150k高通滤波器，内置差共模分离功能 |
|
3 |
近场磁场探头组件（含放大器） |
MAGIASUR |
EMP15 |
1 |
近场探头套装（含20dB前置放大器），10kHz到3GHz，定位精度达1mm |
|
4 |
射频开关 |
MAGIASUR |
EMRS01 |
1 |
带宽：DC-1GHz，插入损耗小于1dB@1GHz |
|
5 |
测试RF电缆 |
MAGIASUR |
EMCB-03 |
1 |
RF 电缆 ，N型公接头/N 型公接头，DC到3GHz，3米长 |
|
6 |
EMI智能测试测试软件 |
MAGIASUR |
EMC-SCAN |
1 |
EMI 自动化测试软件（含滤波器仿真软件） |
|
7 |
主控电脑 |
DELL |
3090MT |
1 |
台式，16G内存，256G固态硬盘，WIN10专业版系统，23.8英寸显示器 |
|
8 |
电源EMI滤波器 |
MAGIASUR |
EMFT16A |
1 |
EUT用电源滤波器， AC 220V，16A， 单相，可定制 |
|
9 |
隔离变压器 |
MAGIASUR |
EMIT |
1 |
3kVA隔离变压器，220V输入转220V输出，单相，50Hz，可定制 |
|
10 |
测试台 |
MAGIASUR |
EMTB |
1 |
传导用测试木桌*1，尺寸2m x 1m x 0.8m(长x宽x高)，可定制 |
|
11 |
接地金属板 |
MAGIASUR |
EMGP |
2 |
接地金属平面，2.44m x 1m x 2mm(长x宽x厚)，可定制 |
|
12 |
安装与培训服务 |
MAGIASUR |
EMI-TRAIN |
1 |
测试系统安装与培训服务 |
可选附件：
|
序号 |
名称 |
品牌 |
型号 |
数量 |
描述 |
|
1 |
时域扫描功能 |
R&S |
ESRP-K53 |
1 |
基于硬件执行 FFT 计算，进行超高速测量 |
|
2 |
前置放大器 |
R&S |
FSV-B22 |
1 |
20dB内置前置放大器，降低接收机底噪，提高灵敏度 |
|
3 |
预选器和前置放大器 |
R&S |
ESRP-B2 |
1 |
预选器和前置放大器，预选器对宽带信号有较强抗干扰能力，提高接收机的抗过载能力，CISPR16-1-1(GB/T6113)中有明确规定 |
|
4 |
跟踪信号源 |
R&S |
FSV-B9 |
1 |
频率范围9kHz至3.6GHz，滤波器插入损耗测试 |
|
5 |
四线V型LISN 50μH+5Ω 32A |
MAGIASUR |
EML432 |
1 |
9单三相可切换，频率范围9kHz至30MHz，单相输出口AC 0-305VAC/50-60Hz，16A，三相输出口AC 0-450VAC/50-60Hz，32A，内置限幅器和风扇散热 |
|
6 |
四线V型LISN 50μH+5Ω 200A |
MAGIASUR |
EML4200 |
1 |
9kHz至30MHz，最大输出电流200A，单相输出口AC 0-520VAC/50-60Hz，三相输出，AC 0-1000VAC/50-60Hz，内置限幅器和150k高通滤波器。 |
|
7 |
电源EMI滤波器 |
MAGIASUR |
EMFT200A |
1 |
EUT用电源滤波器， AC 380V，200A， 三相四线，可定制 |
|
8 |
近场电场探头组件 |
MAGIASUR |
EMP14 |
1 |
近场磁场探头套装，频率范围10kHz至3GHz，低频增益（1cm距离）>-20dB |
|
9 |
射频电流探头 |
MAGIASUR |
EMCP01 |
1 |
频率范围：20Hz~200MHz，最大负载电流50A， 钳口直径约 40mm |
|
10 |
脉冲限幅器 |
MAGIASUR |
EMPL01 |
1 |
频率范围：9kHz~300MHz，10dB衰减，脉冲限幅功能 |
|
11 |
150k高通滤波器 |
MAGIASUR |
EMHP01 |
1 |
频率范围150k-500MHz，150kHz-500MHz插入损耗<3dB，100k插入损耗>30dB |
