首页 > 产品 > EMI-CE500V
EMI-CE500V
随着车载电子设备的复杂性和数量记录日益刷新,EMC测试的必要性和专业性也变得越来越重要。作为全球汽车制造厂的质量系统中的一个环节,在汽车电子部件被整车厂接受之前必须在通过认可的EMC实验室中完成一系列的EMC测试。魔研(浙江)电子科技有限公司(MAGIASUR)推出的汽车零部件EMI预认证测试系统,可以帮助客户在产品设计和研发初期了解设备的干扰程度,为客户提供系统的EMI预测试解决方案。无论是初学者还是资深人士,都可以独立操作,不管是产品整改测试还是基于标准的摸底试验,本系统都可以实现切实而高效的自动化测试。
产品特点

1.1  适用标准

汽车零部件:GB18655CISPR25EN55025

1.2  系统主要配置

EMI接收机 罗德与施瓦茨 ESRP3 EMI接收机,旨在解决客户开发阶段的故障诊断测试和为产品最终认证检查提供预认证阶段的测试。ESRP3电磁场骚扰检测频率覆盖从10Hz3GHz。其同时具备传统的步径扫描模式和可以提升测试速度的基于FFT的时域扫描功能。同时ESRP3也是一个适合实验室使用的拥有强大功能的信号和频谱分析仪器。ESRP操作菜单清晰、具备触摸屏功能,在任何模式下操作简单实用

人工电源网络:

MAGIASUR EML100A魔研科技的EML100A V型人工电源网络,完全符合GBT 18655CISPR25标准中的模拟阻抗5μH|| 50Ω V型网络要求,主要用于车辆的电压骚扰测试,频率范围0.1MHz-150MHz。也可用于GBT 33014.4 / ISO11452-4大电流注入(BCI)测试和ISO7637-2电瞬态测试。持续工作电流100A,瞬时最大电流可达500A<30s)。EML100A的接线端子使用大接触面积,为大电流EUT提供低阻抗连接。

射频电流探头

MAGIASUR EMCP01魔研科技的MYCP01射频电流探头,是一款大口径EMI射频电流探头,符合 CISPR 16-1-2 标准要求。频率范围20Hz~200MHz,最大可测试负载电流高达 50ADC/AC),钳口直径约 40mm,易于开合,使用方便。

辐射测试探头

MAGIASUR EMP15近场探头组件,频率范围5kHz3GHz,包含三根环形天线和1根棒状天线并配有130dB前置放大器,定位精度达1mm,用于探测噪声源,为分析噪声的时域和频域特性提供准确定位信息。

差共模分离器

MAGIASUR EMSE01在传导干扰测试中,分离噪声的共模分量和差模分量,为EMI 滤波噪声抑制措施提供定量计算的依据。频率范围9kHz-108MHz,差共模噪声隔度>40dB@30M>30dB@108M

测试软件

MAGIASUR EMC-SCAN :智能测试软件,集成4大功能于一体,包括噪声源定位、EMI预测试、插入损耗测试和滤波器仿真测试,便捷的历史数据调用比对,便捷调用和添加各行业的EMI标准限值,便捷的添加EMI测试需要的补偿曲线,便捷的标注测试点并读取噪声的频率和幅值信息。

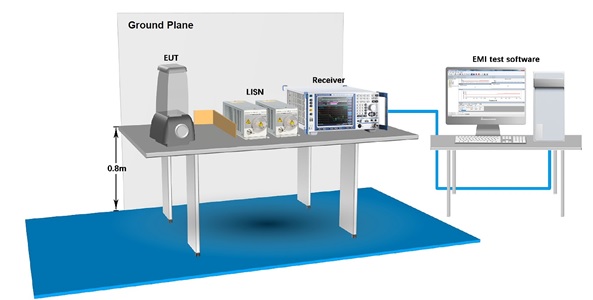

图一:EMI-CE500V汽车零部件EMI诊断测试系统示例

1.3     系统主要功能

型号

EMI-CE500V

名称

汽车零部件EMI预认证测试系统

主要功能

噪声源定位

Ö

全自动型EMI预测试

Ö

差共模噪声分离

 Ö

噪声传播路径确定

Ö

插入损耗测试

可选

滤波器仿真设计

可选


1.4  系统配置清单

标准配置:EMI-CE500V测试系统

序号

名称

品牌

型号

数量

描述

1

EMI接收机

R&S

ESRP3

1

 EMI测试接收机,9 kHz 3.6 GHz

2

预选器和前置放大器

R&S

ESRP-B2

1

对宽带信号有较强抗干扰能力,提高接收机的抗过载能力,CISPR16-1-1中有明确规定

3

单线VLISN 5μH 100A

R&S

EML1100

2

单线VLISN ,频率范围100kHz150MHz,电压范0-1000VDC0-250VAC/50-60Hz,额定电流100A

4

近场磁场探头组件(含放大器)

R&S

EMP15

1

近场探头套装(含20dB前置放大器),10kHz3GHz,定位精度达1mm

5

射频电流探头

MAGIASUR

EMCP01

1

频率范围:20Hz~200MHz,最大负载电流50A  钳口直径约 40mm

6

射频开关

MAGIASUR

EMRS01

1

带宽:DC-1GHz,插入损耗小于1dB@1GHz

7

脉冲限幅器

MAGIASUR

EMPL01

1

频率范围:9kHz~300MHz10dB衰减,脉冲限幅功能

8

N型射频测试电缆

MAGIASUR

EMCB-01

1

射频测试 电缆 (3 m)N型公接头/N 型公接头,DC3GHz

9

BNC型射频测试电缆

MAGIASUR

EMCB-03

4

射频测试 电缆 (1 m)BNC型公接头/BNC 型公接头,DC1GHz

10

50Ω终端负载

MAGIASUR

EMLD-01

2

频率范围:DC-1GHz,阻抗50Ω,功率2WBNC公头

11

差共模分离器

MAGIASUR

EMSE01

1

频率范围9kHz-108MHz,差共模噪声的高隔离度>40dB@30M,>30dB@108M,按钮快速切换的差共模噪声提取

12

EMI智能测试测试软件

MAGIASUR

EMC-SCAN

1

EMI 自动化测试软件(含滤波器仿真软件)

13

主控电脑

DELL

3090MT

1

台式,16G内存,256G固态硬盘,WIN10专业版系统,23.8英寸显示器

14

测试台

MAGIASUR

EMTB

1

传导用测试木桌,尺寸2m x 1m x 0.8m(xx),低介电常数和导电率,可定制

15

接地金属板

MAGIASUR

EMGP

3

接地金属平面,2.44m x 1m x 2mm(xx)*22m x 1m x2mm(xx)*1,可定制

16

绝缘衬垫

MAGIASUR

EMSAR

1

绝缘衬垫一块,根据需求定制

17

安装与培训服务

MAGIASUR

EMI-TRAIN

1

测试系统安装与培训服务


可选附件:

序号

名称

品牌

型号

数量

描述

1

时域扫描功能

R&S

ESRP-K53

1

基于硬件执行 FFT 计算,进行超高速测量

2

前置放大器

R&S

FSV-B22

1

20dB内置前置放大器,降低接收机底噪,提高灵敏度

3

跟踪信号源

R&S

FSV-B9

1

频率范围9kHz3.6GHz,滤波器插入损耗测试

4

单线VLISN 5μH 400A

MAGIASUR

ESRP-B29

1

单线VLISN ,频率范围100kHz150MHz,电压范0-1000VDC0-500VAC/50-60Hz,额定电流400A

5

近场电场探头组件

MAGIASUR

EMP14

1

近场磁场探头套装,频率范围10kHz3GHz,低频增益(1cm距离)>-20dB

6

150k高通滤波器

MAGIASUR

EMHP01

2

频率范围150k-500MHz150kHz-500MHz插入损耗<3dB100k插入损耗>30dB

7

滤波器差模插损测试隔离工装

MAGIASUR

EMFB01

1

带宽9k-50MHz


资料库
  • 魔研科技EMI-CE500V汽车零部件EMI预认证测试系统V1.01
