首页 > 产品 > EMI-CE500J
EMI-CE500J
军用电磁兼容标准 GJB151B-2013经过整合GJB151A-1997和GJB152A-1997两个标准,跨度时间最大,修改内容最多,形成了最全面、最复杂的一份电磁兼容标准。在执行标准的过程中,很多工程技术人员不能全面理解其真实意图,导致测试结果可能出现偏差,甚至无法达到测试目的。 魔研(浙江)电子科技有限公司(MAGIASUR)推出的EMI-CE500J国军标EMI预认证测试系可以帮助客户在军用产品设计和研发初期了解设备的干扰程度,为客户提供一站式的EMI预测试解决方案。无论是初学者还是资深人士,都可以独立操作,不管是产品整改测试还是基于此标准的摸底试验,本系统都可以实现切实而高效的自动化测试。
产品特点

1.1  适用标准

军用电子产品:GJB151B

CE101:25Hz ~ 10kHz电源线传导发射

CE102:10kHz ~ 10MHz电源线传导发射

RE101:25Hz ~ 100kHz磁场辐射发射(近场)

RE102:10kHz ~ 18GHz电场辐射发射(近场,该方案上限频率3GHz

1.2  系统主要配置

EMI接收机R&S ESRP3 旨在解决客户开发阶段的故障诊断测试和为产品最终认证检查提供预认证阶段的测试。ESRP3电磁场骚扰检测频率覆盖从10Hz3GHz。其同时具备传统的步径扫描模式和可以提升测试速度的基于FFT的时域扫描功能。同时ESRP3也是一个适合实验室使用的拥有强大功能的信号和频谱分析仪器。ESRP操作菜单清晰、具备触摸屏功能,在任何模式下操作简单实用

人工电源网络: MAGIASUR EML1050 50μH+5Ω 50A V型人工电源网络,完全符合GJB152AGJB151BCISPR16标准中的模拟阻抗50μH|| 50Ω V型网络要求,主要用于产品的电压骚扰测试,频率范围10kHz-100MHz。持续工作电流50A,瞬时最大电流可达200A<30s)。面板上提供拔动开关,方便切换测量状态和50Ω端接阻抗状态。

辐射测试探头

MAGIASUR EMP15近场磁场探头组件,频率范围5kHz3GHz,包含三根环形天线和1根棒状天线并配有130dB前置放大器,定位精度达1mm,用于探测噪声源,为分析噪声的时域和频域特性提供准确定位信息。

MAGIASUR EMP14具有高灵敏度电场探测能力,对以电场辐射为主的噪声源,如金属外壳、长电源线、长信号线具有很强的接收强度,可在汽车和军标产品棒状天线的诊断测试中提供非常高效的手段。频率范围10kHz3GHz,低频增益(1cm距离)>-20dB

差共模分离器:MAGIASUR EMSE01差共模分离器在传导干扰测试中,分离噪声的共模分量和差模分量,为EMI 滤波噪声抑制措施提供定量计算的依据。频率范围9kHz-108MHz,差共模噪声隔度>40dB@30M>30dB@108M

测试软件MAGIASUR EMC-SCAN 智能测试软件,集成4大功能于一体,包括噪声源定位、EMI预测试、插入损耗测试和滤波器仿真测试,便捷的历史数据调用比对,便捷调用和添加各行业的EMI标准限值,便捷的添加EMI测试需要的补偿曲线,便捷的标注测试点并读取噪声的频率和幅值信息。

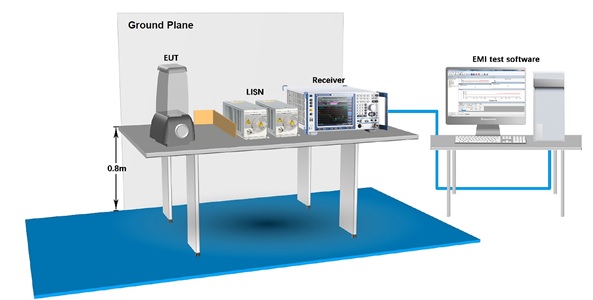

图一:EMI-CE500J军标EMI诊断测试系统示例

1.3  系统主要功能

型号

EMI-CE500J

名称

军标EMI预认证测试系统

主要功能

噪声源定位

Ö

全自动型EMI预测试

Ö

差共模噪声分离

 Ö

噪声传播路径确定

Ö

插入损耗测试

可选

滤波器仿真设计

可选


1.5     系统配置清单

标准配置: EMI-CE500J测试系统

序号

名称

品牌

型号

数量

描述

1

EMI接收机

R&S

ESRP3

1

 EMI测试接收机,9 kHz 3.6 GHz

2

接收机低频扩展选件

R&S

ESRP-B29

1

频率频率向下扩展到10Hz,更小德EMI滤波器带宽,满足军工标准

3

前置放大器

R&S

FSV-B22

1

20dB内置前置放大器,降低接收机底噪,提高灵敏度

4

单线VLISN 50μH+5Ω 50A

MAGIASUR

EML1100

2

单线VLISN ,适用于GJBCISPR16,频率范围9kHz100MHz,电压范0-1000VDC0-500VAC/50-60Hz0-140VAC/400Hz,额定电流50A

5

近场磁场探头组件(含放大器)

MAGIASUR

EMP15

1

近场磁场探头套装(含20dB前置放大器),频率范围10kHz3GHz,定位精度达1mm

6

近场电场探头组件

MAGIASUR

EMP14

1

近场磁场探头套装,频率范围10kHz3GHz,低频增益(1cm距离)>-20dB

7

射频开关

MAGIASUR

EMRS01

1

带宽:DC-1GHz,插入损耗小于1dB@1GHz

8

脉冲限幅器

MAGIASUR

EMPL01

1

频率范围:9kHz~300MHz10dB衰减,脉冲限幅功能

9

差共模分离器

MAGIASUR

EMSE01

1

频率范围9kHz-108MHz,差共模噪声的高隔离度>40dB@30M,>30dB@108M,按钮快速切换的差共模噪声提取

10

N型射频测试电缆

MAGIASUR

EMCB-01

1

射频测试 电缆 (3 m)N型公接头/N 型公接头,DC3GHz

11

BNC型射频测试电缆

MAGIASUR

EMCB-03

4

射频测试 电缆 (1 m)BNC型公接头/BNC 型公接头,DC1GHz

12

50Ω终端负载

MAGIASUR

EMLD-01

2

频率范围:DC-1GHz,阻抗50Ω,功率2WBNC公头

13

EMI智能测试测试软件

MAGIASUR

EMC-SCAN

1

EMI 自动化测试软件(含滤波器仿真软件)

14

主控电脑

DELL

3090MT

1

台式,16G内存,256G固态硬盘,WIN10专业版系统,23.8英寸显示器

15

测试台

MAGIASUR

EMTB

1

传导用测试木桌,尺寸2m x 1m x 0.8m(xx),可定制

16

接地金属板

MAGIASUR

EMGP

2

接地金属平面*22.44m x 1m x 2mm(xx),可定制

17

安装与培训服务

MAGIASUR

EMI-TRAIN

1

测试系统安装与培训服务


可选附件:

序号

名称

品牌

型号

数量

描述

1

时域扫描功能

R&S

ESRP-K53

1

基于硬件执行 FFT 计算,进行超高速测量

2

预选器和前置放大器

R&S

ESRP-B2

1

预选器和前置放大器,预选器对宽带信号有较强抗干扰能力,提高接收机的抗过载能力,CISPR16-1-1(GB/T6113)中有明确规定

3

跟踪信号源

R&S

FSV-B9

1

频率范围9kHz3.6GHz,滤波器插入损耗测试

4

四线VLISN 50μH+5Ω 200A

MAGIASUR

EML4200

1

9kHz30MHz,最大输出电流200A,单相输出口AC 0-520VAC/50-60Hz,三相输出,AC 0-1000VAC/50-60Hz,内置限幅器和150k高通滤波器。

5

射频电流探头

MAGIASUR

EMCP01

1

频率范围:20Hz~200MHz,最大负载电流50A  钳口直径约 40mm

6

150k高通滤波器

MAGIASUR

EMHP01

1

频率范围150k-500MHz150kHz-500MHz插入损耗<3dB100k插入损耗>30dB

7

滤波器差模插损测试隔离工装

MAGIASUR

EMFB01

1

带宽9k-50MHz


资料库
  • 魔研科技EMI-CE500J军标EMI预认证测试系统V1.01
