MDO2000E系列
MDO-2000EG具有内置频谱分析仪和双通道25MHz任意波发生器;MDO-2000EX具有内置频谱分析仪、双通道25MHz任意波发生器、5000位数字万用表和双通道5V/1A电源;MDO-2000EC具有内置逻辑分析仪、频谱分析仪和双通道25MHz任意波发生器;MDO-2000ES 具有内置逻辑分析仪、频谱分析仪、双通道25MHz任意波发生器、5000位数字万用表和双通道5V/1A电源“六合一”机种全功能示波器
产品特点

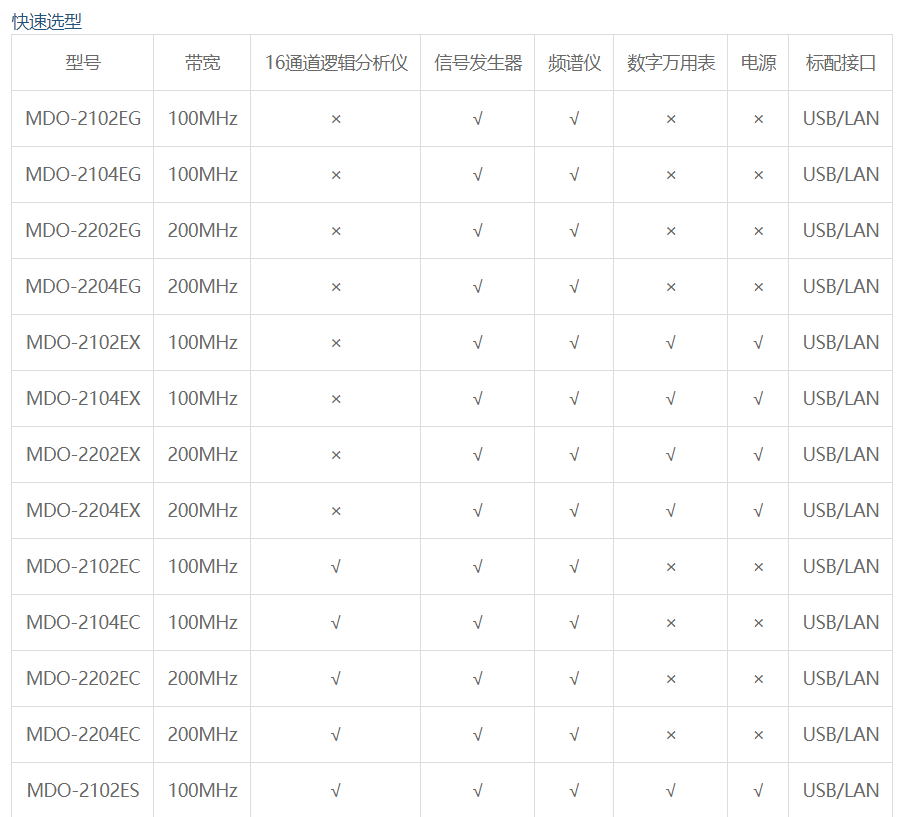

 MDO-2000E系列是一款多功能混合域示波器。该系列包括四个型号: MDO-2000EG、MDO-2000EX、MDO-2000EC以及MDO-2000ES。

      MDO-2000EG具有内置频谱分析仪和双通道25MHz任意波发生器;MDO-2000EX具有内置频谱分析仪、双通道25MHz任意波发生器、5000位数字万用表和双通道5V/1A电源;MDO-2000EC具有内置逻辑分析仪、频谱分析仪和双通道25MHz任意波发生器;MDO-2000ES 具有内置逻辑分析仪、频谱分析仪、双通道25MHz任意波发生器、5000位数字万用表和双通道5V/1A电源“六合一”机种全功能示波器
      在操作MDO-2000E的频谱分析仪时, 用户可以根据测试要求输入中心频率、扫宽、起始频率和停止频率, 从而快速,、直观地观察所需的频率范围,使用户体验直实频谱分析仪的用户界面。在观察频域显示时, 工程师可以观察波形特性, 这些波形特性不容易从时域波形中看出,例如波形的谐波成分和调制信号的频率特性。
      常规示波器的 FFT 总是将整个信号带宽计算为采样率 (Fs)的一半。然而, 计算能力不足不能用更多的点进行 FFT计算。由于计算结果的频率分辨率不足, 用户无法得到信号的详细频率信息。而MDO-2000E分析感兴趣的信号谱。与示波器的FFT相比, 使用MDO-2000E系列的工程师可以有效地对频域进行信号测量。
      MDO-2000E的频谱分析仪还包括频谱轨迹设置( 正常、最大保持、最小保特和平均) 用户可以自由选择各种频谱轨迹同时显示。 可以为每个轨迹单独设置检测方法(Sample, +Peak,-Peak 和 Average)此外,用户通过游标(Cursor) 可以手动标记相应的位置以反映频率和幅度,搜索功能也可以应用于对频谱的峰值表。幅度以 dB 显示,标记可以获得测量数据。
